На протяжении столетий оптические микроскопы остаются главным инструментом исследователей в самых разных областях — от биологии до криминалистики и материаловедения. Однако по мере того как наука углублялась в изучение микромира, базовых возможностей оптики стало не хватать. Главной проблемой оказалось наблюдение за прозрачными или слабоконтрастными объектами, которые буквально сливаются с фоном. Чтобы решить эту задачу, инженеры и физики разработали специализированные способы освещения, позволяющие увидеть невидимое.
Пределы классической оптики
Самым распространенным и базовым способом изучения образцов является микроскопия в проходящем свете. При такой настройке луч от источника направляется прямо сквозь препарат в объектив. Этот способ отлично работает с плотными, окрашенными или естественно пигментированными объектами.
Но если на предметное стекло поместить живую неокрашенную клетку, прозрачный кристалл или тончайшую полимерную пленку, классический свет просто пройдет сквозь них, не создав нужного контраста. В результате исследователь увидит лишь сплошное яркое пятно. Именно для преодоления этого оптического барьера были созданы технологии игры со световым потоком.
Выявление скрытых структур

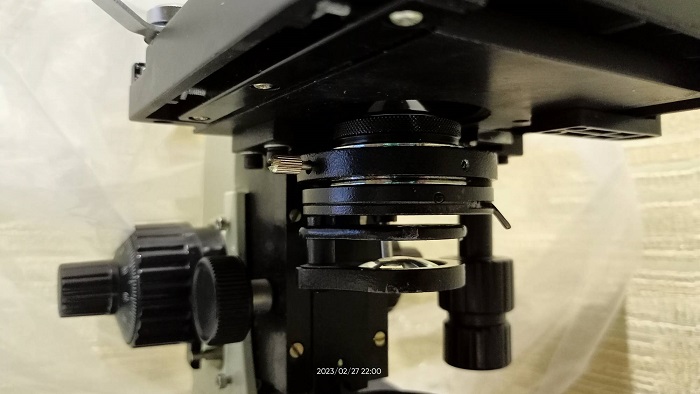

Когда стандартное освещение бессильно, специалисты искусственно изменяют траекторию лучей. Для этого используется специальный конденсор, который блокирует прямой свет, направляя на препарат лишь боковые лучи. В объектив попадает только тот свет, который преломился или рассеялся от структур самого объекта.
Например, в геммологии и медицине, чтобы рассмотреть мельчайшие включения, края прозрачных мембран или микроцарапины, исследователи используют метод темного поля, который превращает фон в абсолютно черный цвет, заставляя сам образец ярко светиться. Эта технология незаменима при поиске бактерий или оценке чистоты драгоценных камней, так как любые дефекты начинают сиять на темном фоне, словно звезды на ночном небе.
Рельеф и объемное восприятие
Иногда перед специалистом стоит задача не просто увидеть контуры прозрачного объекта, но и понять его трехмерную структуру — оценить перепады высот, фазовые изменения или текстуру поверхности. Обычное прямое освещение делает картинку плоской, лишая ее полутеней.
В ситуациях, когда необходимо подчеркнуть топографию и объем препарата, применяется метод косого поля, при котором световой пучок падает на объект под определенным углом с одной стороны. Благодаря этой оптической хитрости на микроуровне появляются тени и блики. Изображение приобретает псевдотрехмерный эффект (рельефность), что позволяет визуально отделить возвышенности от впадин на поверхности прозрачных материалов или биологических тканей.
Сферы применения оптических технологий
Игра с углами освещения и контрастом вывела лабораторные исследования на принципиально новый уровень. Сегодня нестандартные способы подсветки активно используются в следующих отраслях:
-
Медицина и микробиология: изучение живых неокрашенных микроорганизмов (например, бактерий или клеток крови), которые погибли бы при использовании химических красителей.
-
Материаловедение и дефектоскопия: контроль качества полупроводников, выявление микротрещин на стекле, оценка структуры оптических волокон и полимерных пленок.
-
Геммология и ювелирное дело: сертификация алмазов и других минералов, точное определение природы внутренних дефектов (пузырьков газа, трещин или посторонних включений).
Базовые правила работы с микроскопом
Качественное изображение зависит не только от дороговизны оптики, но и от грамотной подготовки к работе. Любая пылинка или сбитая центровка может свести на нет преимущества сложных методов контрастирования.
Для получения идеальной картинки важно соблюдать строгий регламент настройки:
-
Поддержание идеальной чистоты. Перед началом работы необходимо очистить линзы объективов, окуляры и предметные стекла с помощью специальной бумаги и оптического растворителя. При боковом освещении любая соринка на стекле будет светиться и мешать наблюдению.
-
Точная центровка осветителя. Конденсор должен быть строго отцентрирован по оптической оси микроскопа. При малейшем смещении лучей эффект рельефности или темного фона пропадет, а изображение покроется засветами.
-
Настройка диафрагмы. Размер апертурной диафрагмы должен соответствовать используемому объективу. Чрезмерно открытая диафрагма снижает контраст, а закрытая — приводит к появлению дифракционных колец и искажению реальных размеров микроструктур.
Современные микроскопы — это сложные оптические системы, возможности которых раскрываются именно через правильное управление светом. Понимание физики светового потока дает возможность детально изучать даже самые сложные и невидимые глазу объекты.
